PCV阀
栏目:行业资讯 发布时间:2024-07-01
PCV = Pressure Control Valve 压力调节阀 也就是压力释放阀 一、 安装位置及作用: PCV阀一般安装在锅炉过热器联箱出口蒸汽管道上,作用跟对空排气是一样(一般安装在过热器出口对空排气门前,因为它的动作压力要比对空排气动作压力低) 。主要是主蒸汽压力高时根据你整定的压力来自动开启,但它作用直接;过热蒸汽直排大气,无需减温,方式简单。 主要作用是减少安全阀的动作次数,压力高
PCV = Pressure Control Valve 压力调节阀 也就是压力释放阀 


一、 安装位置及作用:


 PCV阀一般安装在锅炉过热器联箱出口蒸汽管道上,作用跟对空排气是一样(一般安装在过热器出口对空排气门前,因为它的动作压力要比对空排气动作压力低) 。主要是主蒸汽压力高时根据你整定的压力来自动开启,但它作用直接;过热蒸汽直排大气,无需减温,方式简单。 



主要作用是减少安全阀的动作次数,压力高,PCV阀先打开卸压,整定压力比安全阀稍低一些,如果卸压不及时,安全阀在动作,如果压力下来了,安全阀就不动作了。 PCV阀全开过程仅需零点几秒,动作快速,可保证锅炉安全门不动作,特别是为同时进行的快开汽机旁路、降低燃烧强度、维持汽包水位等一系列复杂控制赢得了宝贵的缓冲时间。虽然PCV阀在动作过程中损失了部分工质(是这种方式的一个缺点,)但PCV阀等效开启时间中过热蒸汽排放损失远低于重新点炉的耗费。 PCV阀除了按设定压力动作以外,还可由运行人员进行远方操作,人工使其开启或回座.操作的灵活性要好得多。



二、结构及工作原理:

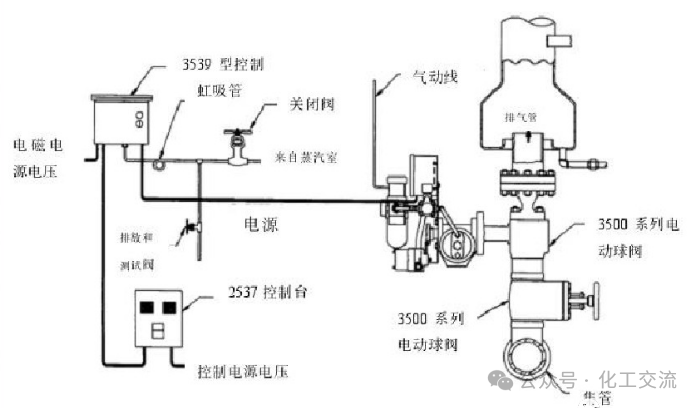

(PCV阀)由驱动部、先导阀和主阀组成。 


驱动部是由线圈等组成的电磁铁,汽压达到设定值或操作人员给指令时电源接通,电磁铁上端或下端吸合杆杠,使杆杠的作用端向下(开启)或向上(关闭)    先导阀在杆杠的作用下,阀瓣克服弹簧阻力向下移动,阀体内的通道打通,蒸汽从主蒸汽管被引入主阀,此过程是开启的动作,反之是关闭过程。


主阀主要组成部件有阀瓣、阀座、弹簧和连通大气的导汽管等。阀座结构类似汽缸,阀瓣结构类似活塞。阀瓣上端面面积大,与先导阀的来汽管连通;阀瓣的下端面积小,与主汽管连同。正常时,阀瓣在主汽的压力和弹簧的作用下处于上方位置,阀瓣将主汽管与连通大气的导汽管隔绝,泄放阀处于关闭状态。当先导阀来汽进入阀瓣上方腔室时,虽然来汽压力低于主汽管的汽压,但是阀瓣上方的面积大,作用力大,所以阀瓣克服了弹簧阻力和主汽管的蒸汽压力,向下移动,此时主汽管与连通大气的导汽管接通,主汽管的蒸汽排至大气。如果先导阀来汽中断,阀瓣上方腔室内的汽压降低,阀瓣在主蒸汽的压力和弹簧力的作用下向上移动,主汽管与连通大气的导汽管被隔绝,则泄放阀关闭。
