高架火炬系统

  • 高架火炬系统
高架火炬系统 - 其寿命长,设计操作简单,是无烟废气或者不需要无烟排放的完美选择。可拆卸式高架火炬系统灵活的设计可以满足您对火炬的不同需求。当主火炬停止运行时,可拆卸式高架火炬可以利用其它火炬筒作为备用火炬来实现火炬气旁路燃烧。通过把多个火炬整合在一个设备上,该系统的处理能力可以支持几个单体装置或工艺的火炬气燃烧,其在大型综合性的厂区火炬系统所需的占地面积大大缩减。可拆卸式火炬系统可以在不关闭整个系统的情况下将火炬头降到地面进行必要的维修维护。

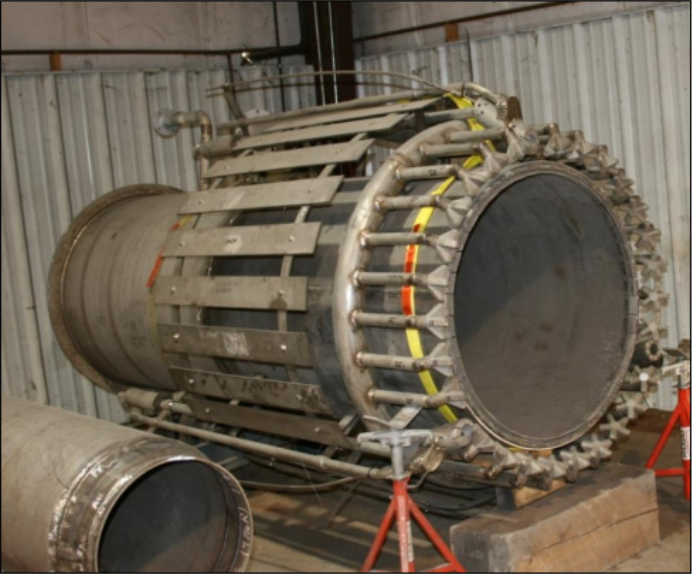

上部蒸汽高架火炬系统 - 无烟燃烧

上部蒸汽 ( US) 火炬系统配有高效低噪蒸汽喷射系统以实现无烟燃烧。上部蒸汽分配管安装在火炬 头的顶部,可以将蒸汽送入一系列不锈钢喷嘴内,喷射到火炬废气中。蒸汽的高速喷射可以在火炬 头出口处产生湍流,引射周围空气进入废气。通过引射空气进入到废气中,有更多的氧气可用于燃 烧,确保废气能够实现无烟燃烧并优化无烟性能。

上部蒸汽火炬的优势:

• 使用蒸汽喷射的能量在燃烧器产生扰动,并将空气吸入燃烧区,减少或消除黑烟,无烟燃烧

• 蒸汽喷射喷嘴采用铸件,先进的喷嘴设计在实现最大空气吸入的同时又使噪音最小,低噪声设计,保证在低维护的前提下实现更长的寿命,降低成本

• 便于安装和操作

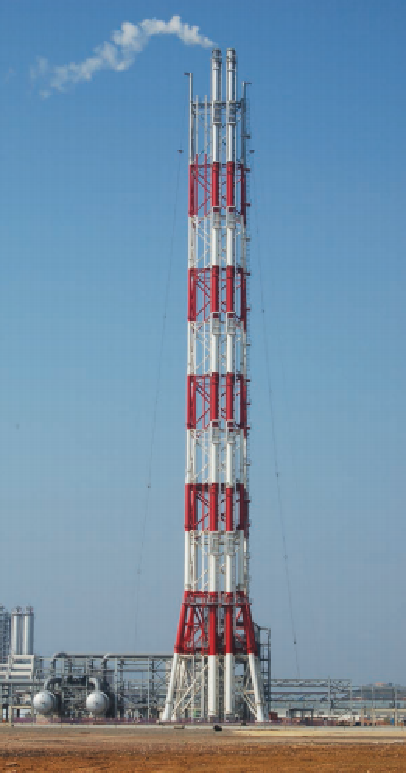

可拆卸式高架火炬系统

可拆卸式高架火炬系统采用特殊设计的定制塔架结构。该塔架系统采用内置的火炬筒升降系统,借助地面的提升卷扬机、翻转卷扬机系统、滑轮组、塔架上的提升吊梁,在无需大型吊车的情况下,即可将每个火炬筒分节安装或拆卸、升降到位。

可拆卸式火炬系统通常是多个火炬筒共用同一个塔架,因为其无需维护人  员爬到塔架顶部即可将火炬筒分段拆卸到地面,所以可以在同一塔架上其  他火炬筒维持正常运行的工况下,对单个火炬筒进行升降和地面维护。人员都在安全的底部平台上操作,平台设有防辐射保护罩,保证了人员的操作安全。

可拆火炬的开发解决了多装置工厂,装置不同步检修情况下,火炬检维修的安全顺利操作。多用于大型炼化一体化项目、油品储运罐区等。



可拆卸式高架火炬系统的优势:

• 无需大型起重机即可将火炬筒升降到位,大幅降低维修成本,延长运行周期

• 在其它火炬筒维持运行的工况下,可以将任何一个火炬筒降到地面进行维护,最大限度的避免火炬系统的停车

• 可以增加一个备用火炬,以便在火炬维护期间应对随时可能发生的泄放

• 将多个火炬筒用同一个塔架支撑可以明显减少所需的总占地面积

• 可为后期规划装置预留火炬位置,节省用地

•满足环保要求,可根据真实排放数据最大化设计监测,针对不同排放情况进行排放治理。降低VOCs的排放,同时增加企业效率

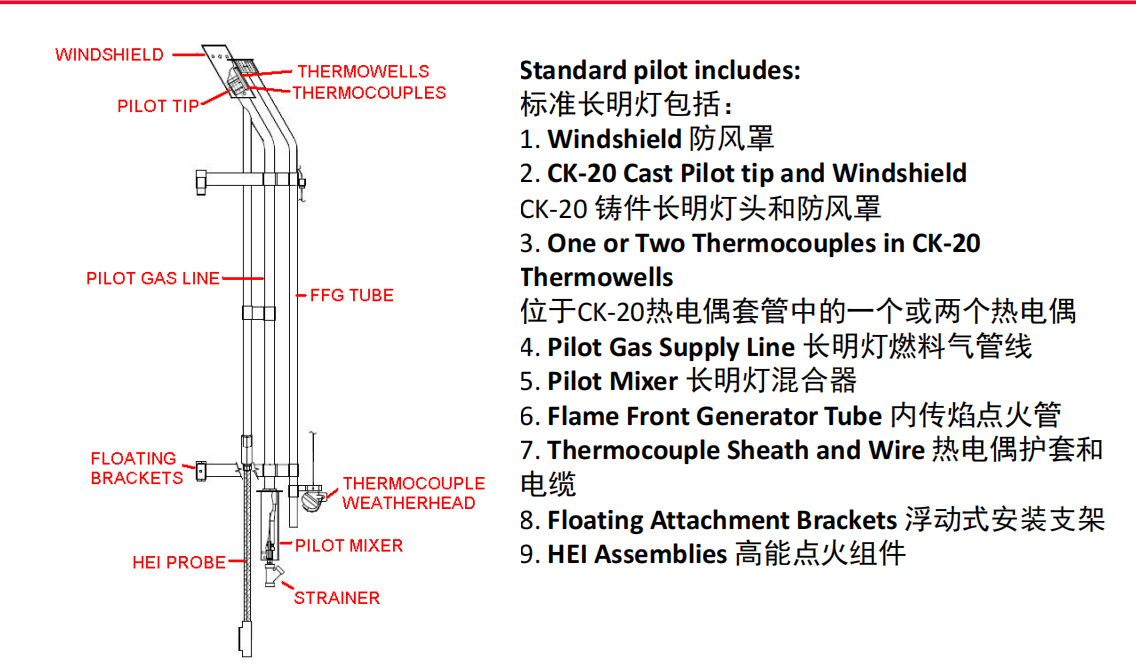

稳定的长明灯系统



强大的计算能力及流体力学模拟能力

• 火炬气物性及燃烧计算

• 火炬热辐射计算

• 分液罐-水封罐计算

• 火炬系统压降计算

• 火炬噪音计算
