高强力燃烧器技术优势

硫磺回收装置设计的主燃烧器、在线炉燃烧器、还原炉燃

烧器和尾气焚烧炉燃烧器，均为高强力燃烧器。

高强力燃烧器的设计提供了最大程度的空气（或纯氧）和燃料的混合，对于同样的燃料，这种混合会产生更小的火焰体积。

火焰燃烧强度参数=火焰单位体积产生的热量, 单位(MMBTU/hr)/ft3 或MW/m3

高强力燃烧器技术优势

相对火焰燃烧强度参数在不同的燃烧器之间比较(以天然气为燃料)

– 自然风燃烧器=130,000 BTU/hr/ft3

– 强制风燃烧器=150,000 - 250,000 BTU/hr/ft3

– 锅炉用燃烧器=150,000 - 350,000 BTU/hr/ft3

– 高强力燃烧器=900,000 - 1,100,000 BTU/hr/ft3

(9-11 MW/m3)

高强力燃烧器的具体设计结构：以主烧嘴为例

一个采用夹套设计的带耐火材料内衬的燃烧室，燃料气/酸性气和空（纯氧）在高温环境下混合燃烧。

空气通过燃烧室外壁的夹套进入风箱，风箱内有一组叶片组成的气体导流板，起到使空气加速旋转的作用，旋转的空气通过喉口进入燃烧室，并能保护燃烧室内部衬里表面免受火焰冲击。（如果是纯氧燃烧器，则酸性气通过该导流板）

酸性气喷枪和燃料气喷枪为同心设计（管套管），酸性气喷枪内装有涡流叶片用于提高酸性气的旋转强度。这个同心喷枪将酸性气/燃料气通过喉口高强度、高紊流地喷射到旋转的空气中。

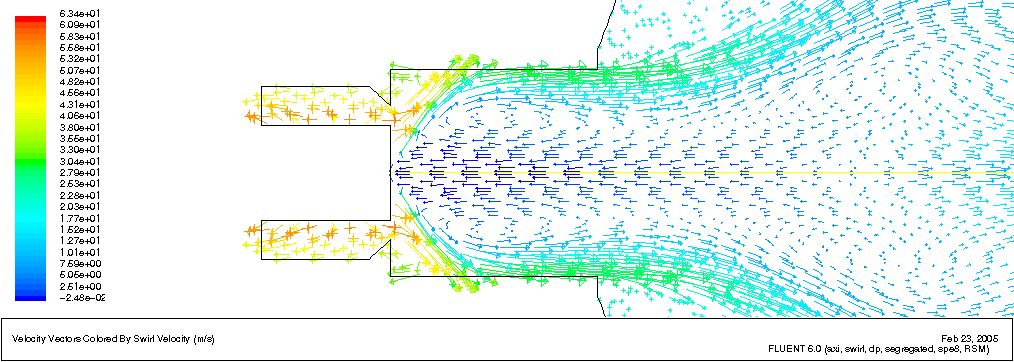

制硫反应炉高强力烧嘴通过高速旋转的酸性气流体在燃烧室内形成一个旋转流场。在这个高速旋转的流场中心形成了一个低压区，而这个低压区可引起燃烧室内燃烧物回流。回流的燃烧物和喷出的助燃空气（纯氧）和燃料相互作用在燃烧室内充分混合。这种充分混合使得燃烧物在近乎理想的状态下燃烧，因此极大地提高了火焰的温度。
