自动排放凝结水并阻止蒸汽通过的阀门称为疏水阀。疏水阀是一个自动调节阀门，它能自动排出凝结水，阻止蒸汽通过。疏水阀又称为阻汽排水阀。疏水阀的种类有浮桶式、脉冲式、圆盘式（热动力式）、浮球式、倒吊桶式（钟形浮子式）、波纹管式疏水阀等。现将浮桶式疏水阀的结构及工作原理做主要介绍，同时将脉冲式、圆盘式、浮球式、倒吊桶式、波纹管式等疏水阀的结构图及阀的特点做简略介绍。浮桶式疏水阀桶状浮子的开口朝上配置。开始通蒸汽时，产生的凝结水被蒸汽压力推动，流入疏水阀内部吊桶的四周，随着凝结水量的增加其逐渐流入桶内。当浮桶内储存的水达到所规定的数量时，浮桶失去了浮力，便下沉，从而打开了连接在浮桶上的阀瓣，浮桶内的水通过集水管，由疏水阀的出口排出。当浮桶内的凝结水大部分被排出之后，浮桶又恢复了浮力，向上浮起，关闭蒸汽疏水阀。

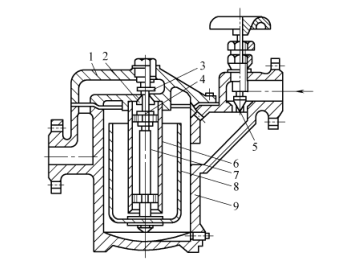

图1 浮桶式蒸汽疏水阀
1一阀盖 2一疏水阀座 3一止回阀阀芯 4一疏水阀阀芯
5一截止阀阀芯 6一套管 7一阀杆 8一浮桶 9一阀体
（2）脉冲式疏水阀
脉冲式疏水阀如图2所示。该阀体积小，质量小，结构紧凑，连续脉冲排水，排水量大；但对蒸汽质量要求较高，不然易堵塞阀瓣孔眼；运行中有极少量蒸汽通过孔眼窜人排水管路。这种疏水阀适用于工作压力≤2.5MPa、介质温度t≤225℃的场所。

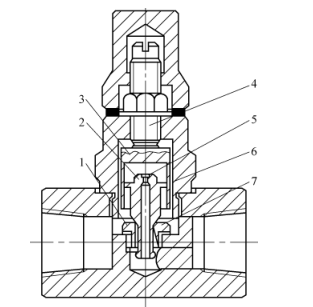

图2 脉冲式疏水阀
1一阀座 2一阀瓣 3一控制缸 4一调整螺栓
5一第二节流孔 6一第一节流孔 7一主阀口
（3）圆盘式疏水阀
圆盘式蒸汽疏水阀如图3所示。该阀体积小，质量小，结构简单，安装维修方便，排除空气较容易，其本身还具有止回阀的作用。由于增加了保温结构，所以大大改善了因环境影响而引起的阀座阀片空打磨损现象。其缺点是：当凝结水量小或前后压差过小时，会发生连续漏气；过滤器易堵，需定期清理。这种疏水阀在一般供热系统中均可选用。

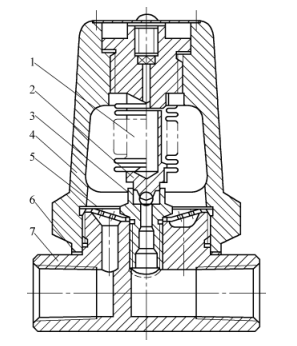

图3 圆盘式蒸汽疏水阀
1一阀体 2一阀盖 3一压盖
4一阀瓣 5一过滤器
（4）倒吊桶式（钟形浮子式）疏水阀
倒吊桶式疏水阀如图4所示。该阀阻气排水性能好，质量小，桶内不易积沉渣，较易排出空气，尤其是采用了浮动支点结构和动作零件全部用不锈钢制作以后，寿命长，启动性能好，噪声小。这种疏水阀适用于工作压力<0.6MPa、介质温度t<170℃、排水量较大的地方。

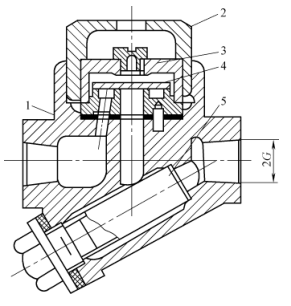

图4 倒吊桶式疏水阀
1一阀座2一阀瓣
3一双金属片 4一钟形桶
（5）浮球式疏水阀
浮球式疏水阀有多种形式：杠杆浮球式疏水阀结构简单，疏水阻气效果好，如图5所示；自由浮球式疏水阀的浮球既是结构件又是启闭件，实现了疏水阀的自动排放、关闭，手动放气自由浮球式蒸汽疏水阀如图6所示，自动放气自由浮球式蒸汽疏水阀如图7所示。

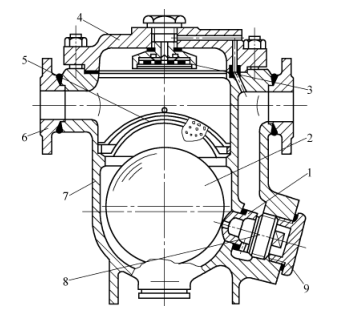

图5 杠杆浮球式疏水阀
1一阀座 2一阀芯 3一浮球 4一阀体
5一杠杆机构 6一波纹管式排气阀 7一阀盖

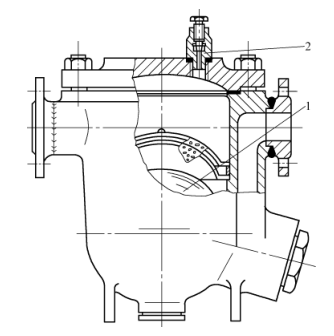

图6 手动放气自由浮球式蒸汽疏水阀
1一浮球 2一手动放气阀
图7 自动放气自由浮球式蒸汽疏水阀
1一阀座 2一浮球 3一自动放气阀 4一阀盖
5一过滤网 6一焊接法兰 7一阀体
8一调整螺塞 9一螺塞堵
（6）波纹管式疏水阀
波纹管式疏水阀如图8所示。该类疏水阀的动作元件即感温元件是波纹管。这种波纹管的形状像一个小灯笼，是一个可伸缩的壁厚为0.1~0.2mm的密封金属容器，其内部装有水或比水沸点低的易挥发液体（如酒精、乙醚等），这种波纹管随着液体温度的变化其形状发生显著变化，波纹管的底部有一阀瓣（多数情况下阀瓣与波纹管制成一体），波纹管的胀缩使阀瓣闭合和离开阀口，从而使疏水阀关闭和打开。
图8 波纹管式疏水阀
1一波纹管 2一阀瓣 3一阀座 4一阀盖
5一过滤网 6一密封垫片 7一阀体
（7）双金属片式疏水阀
该阀运用了热静力和热动力的综合原理，阻气、排水、排气性能好，并设有自动调节螺杆，调节范围大。
（8）可调热胀式疏水阀
该阀关闭性能好，只排水不排气、不漏气，无噪声，可自动排除空气，寿命长。
